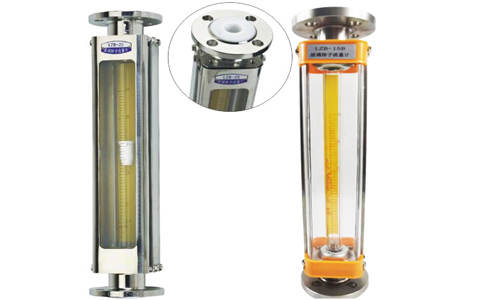

不銹鋼防腐玻璃轉子流量計

　　LZB-BF4型不銹鋼防腐玻璃轉子流量計主要用于測量管道內單相非脈動且具有酸堿等腐蝕性的液體、氣體介質的瞬時流量，不銹鋼防腐型玻璃轉子流量計與介質接觸的部位主要材質是不銹鋼304襯四氟，玻璃管采用高鵬硅質玻璃，其耐壓等級為0.4MPa~0.6MPa,正常耐溫在-20~120℃以內，防護型的外殼主要防止用戶在使用時由于操作不當或者系統出現非正常情況下介質將玻璃管沖破而導致介質噴濺而發生安全事故，不銹鋼防腐玻璃轉子流量計主要應用于石油化工、醫藥食品、紡織輕工、環保水處理等測量有酸堿性介質的工業與科研單位。
一、不銹鋼防腐玻璃轉子流量計技術指標
1、公稱口徑：DN15；DN25；DN40；DN50 ；DN80；DN100
2、公稱壓力：0.4MPa 0.6MPa
3、精度等級：2.5級 4級
4、工作溫度：-20~120℃
5、類型：隸屬于變面積式流量計
6、適用介質：具有腐蝕性的氣體或者液體
二、不銹鋼防腐玻璃轉子流量計技術參數

型號		LZB-15BF4	LZB-25BF4	LZB-40BF4	LZB-50BF4	LZB-80BF4	LZB-100BF4
公稱通徑		DN15	DN25	DN40	DN50	DN80	DN100
測量范圍	液體 L/h	16~160	40~400	160~1600	400~4000	1~10m3/h	5~25m3/h
		25~250	60~600	250~2500	600~6000	1.6~16m3/h	8~40 m3/h
		40~400	100~1000
	氣體 Nm3/h	0.25~2.5	1~10	4~40	10~100	50~250	120~600
		0.4~4	1.6~16	6~60	16~160	80~400	200~1000
		0.6~6	2.5~25
精度等級（±％）		4	2.5	2.5	2.5	2.5	2.5
工作壓力 （MPa）		≤0.6	≤0.6	≤0.6	≤0.6	≤0.4	≤0.4
工作溫度（℃）		-20~120

注：要求有異與流量表參數內的不同口徑不同流量范圍均為特殊流量要求，需與技術人員溝通確認后再進行特殊訂貨

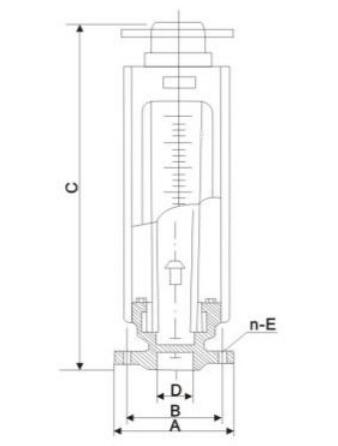

三、不銹鋼防腐玻璃轉子流量計外形尺寸

型 號	尺寸
	A	B	C	D	n-E
LZB-15BF4	Φ95	Φ65	470±2.5	Φ15	4*Φ14
LZB-25BF4	Φ115	Φ85	470±2.5	Φ25	4*Φ14
LZB-40BF4	Φ145	Φ110	570±3	Φ40	4*Φ18
LZB-50BF4	Φ160	Φ125	570±3	Φ50	4*Φ18
LZB-80BF4	Φ185	Φ150	660±3.5	Φ80	4*Φ18
LZB-100BF4	Φ205	Φ170	660±3.5	Φ100	4*Φ18
